利亞德HKS 系列室內全彩 LED 顯示單元使用說明
2023-12-13 13:16:59
1.HKS 系列 LED 顯示單元
產品分為：
基礎版 (空箱體不含模組/電源/接收卡/5v 電源線/排線及網線)
標準版 (單卡單電版成品箱體)
旗艦版 (雙卡雙電備份版箱體)
其中標準版與旗艦版有 20P 轉接板與 26P 轉接板版本箱體(搭載 LCH 產品)
其中標準版與旗艦版有 HUB75E 轉接板與 HUB320 轉接板版本箱體(搭載 SV 產品) 1.2 間距需配用 26P 接口轉接板或者 HUB320 的標準版或旗艦版箱體； 1.5/1.8/2/2.5 間距配用 20P 接口轉接板的標準版或旗艦版箱體。

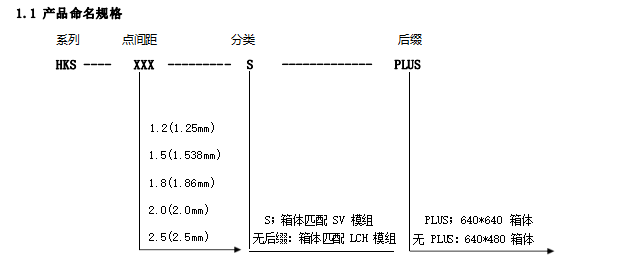

產品命名說明：
例如：HKS1.5-S PLUS 標準版 解讀為：HKS640*640 系列匹配 SV 模組 P1.538 間距產品。
產品概述
·采用全前后維護/安裝靈活架構；
·高強度鋁合金箱體，輕 ，不易變形，
·散熱性能優，拼接精度高；
·軟連接，市場通用性價比高；
·通用國標電源接口，方便可靠；
·箱體間設計亮暗線調節，X Y Z 軸調節；
·箱體底部有防磕燈結構設計；
·可雙備份電源/雙信號冗余備份技術，永不黑屏；

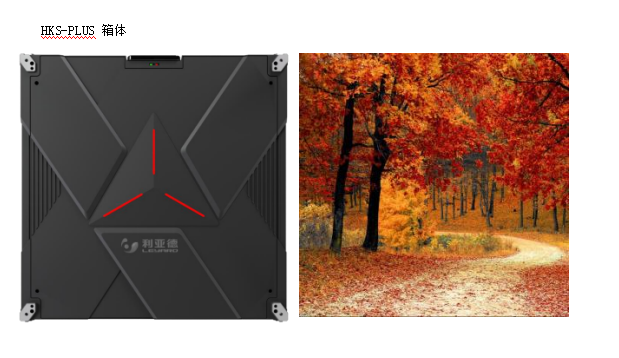

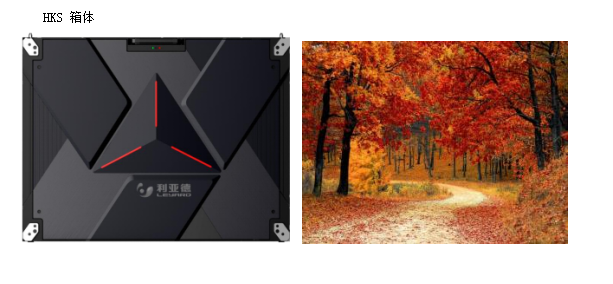

顯示單元外觀
配電帶載計算
顯示屏總功率的計算
顯示屏總功率＝屏幕總功率+周邊設備總功率+散熱設備總功率
① 開關電源功率: 輸出電壓 (V) *輸出電流(A)＝單電源功率 (W)
② 屏幕總功率：方法⑴使用箱體數量*箱體功率
方法⑵屏體面積數*每平方大功率*120％ (開關電源預留 20％)
(注：屏體每平方大功率參見相對應的產品型號規格書)
③周邊設備:處理器,屏后照明約 2KW
④散熱設備：空調功率≈10m²/P≈800w (例如 30m²屏則需要散熱空調 3P 則總功率為 800w*3＝2.4kw)
配電柜電纜型號選擇
|
配電型號(KW) |
進線電纜型號 |
(zui)大電流 (A) |
(zui)小線管 |
|
10KW 配電柜 |
RVV5×6mm² |
25 |
25 |
|
20KW 配電柜 |
YJV5×10mm² |
55 |
50 |
|
30KW 配電柜 |
YJV5×16mm² |
70 |
50 |
|
40KW 配電柜 |
YJV4×25+1× 16mm² |
100 |
50 |
|
60KW 配電柜 |
YJV4×35+1× 16mm² |
125 |
65 |
|
80KW 配電柜 |
YJV4×50+1×25mm² |
150 |
80 |
|
100KW 配電柜 |
YJV4×70+1×35mm² |
190 |
80 |
|
120KW 配電柜 (室內) |
YJV4×95+1×50mm² |
235 |
80 |
|
120KW 配電柜 (戶外) |
YJV4×120+1×70mm² |
265 |
100 |
|
150KW 配電柜 |
YJV4×150+1×70mm² |
300 |
120 |
|
180KW 配電柜 |
YJV4×180+1×95mm² |
360 |
150 |
注：一般規定在重要的防火場所，如機場、火車站、人民大會堂等人員密集區內，從外部引到顯示屏 內配電柜上口的三相 380V 電都要求采用低煙無鹵阻燃電纜，編號為：WDZ-YJY-。其他一般常規場所可選 用交聯動力電纜，編號為：YJV-，此電纜抗拉性較強。少數場所也會遇到要求電纜直埋在地下，此電纜要 求為鎧裝 (護套夾層帶一層金屬皮) ，常用編號為：YJV22-或 YJV23-，此電纜彎曲半徑大，不方便敷設。
安裝方案
產品有兩種安裝方式：1.前安裝；2.后安裝。
安裝前準備
溫馨提示：在搬運、安裝和維修操作顯示單元箱體或 LED 模塊時，請小心操作，避免 LED 燈珠磕碰導 致?lián)p壞。

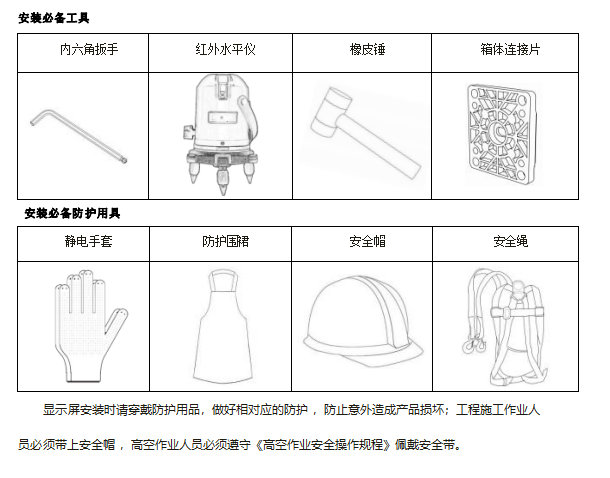

準備工具
連接框架連接片與箱體主要工具有： 內六角扳手，活動扳手，套筒扳手等；
結構檢測及校驗需要工具包括：卷尺、激光水平儀等；
安裝過程調整箱體需要的工具：橡膠錘

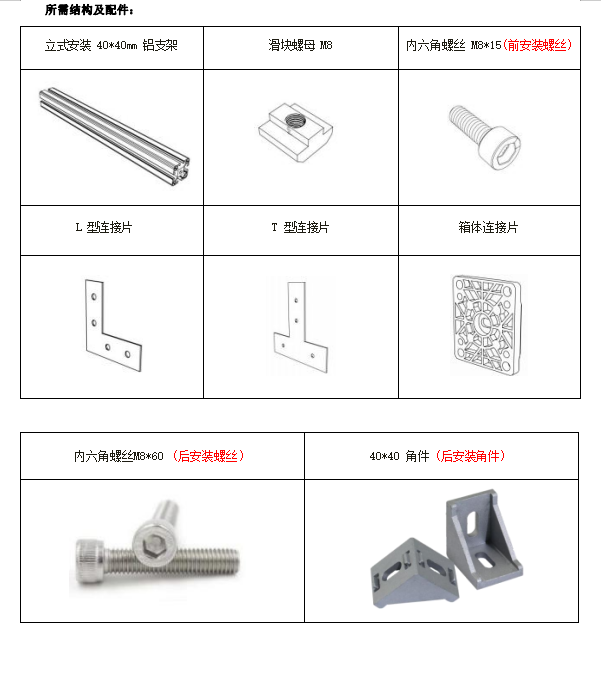

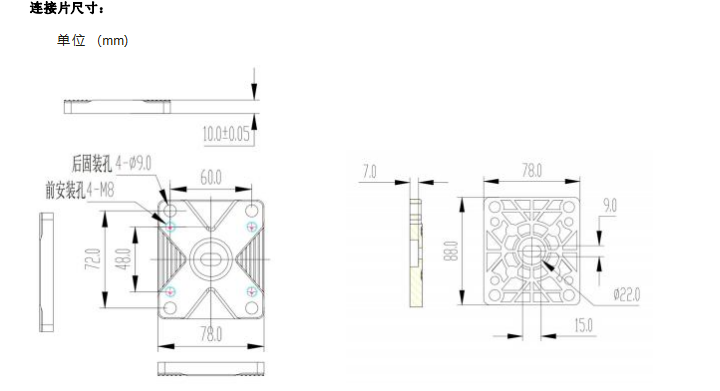

前/后安裝時都必須配用配件：箱體連接片
常見故障及解決方法
|
故障描述 |
解決方法 |
|
1.LED 整屏不顯示圖像 |
1.顯示屏電源是否打開。 |
|
2.顯示屏是否有 HDMI 信號輸入,連接 LCD 顯示器檢查，是否是由于信號傳輸鏈路故障造成。 |
|
|
3.顯示屏控制軟件的亮度設置是否正常。 |
|
|
2.部分 LED 屏不顯示圖像 |
1.不顯示圖像部位的顯示屏電源是否正常，包括輸入電源和開關電源。 |
|
2.如若 如果一開始沒有發現異常，重新啟動相對區域的電源開關，上電間隔不小于 1 分鐘，重新上電時，顯示單元重新初始化可能解決問題。 |
|
|
3.顯示單元級聯線纜傳輸問題。 |
|
|
4. 如果更換控制板的顯示單元圖像不能與周邊連接，需要利用軟件設置相對應的地址坐標及亮度色彩值。 |
|
|
3.部分 LED 屏圖像閃爍 |
1.顯示單元級聯信號傳輸問題。嘗試更換級聯信號線纜或控制板，如果更 換控制板的顯示單元圖像不能與周邊連接，需要利用軟件設置相對應的地址坐標及亮度色彩值。 |
|
2..輸入信號問題，連接 LCD 顯示器檢查。 |
|
|
3. 處理器分辨率超出發送卡大分辨率 |
|
|
4.屏體供電問題 |
|
|
4.LED 顯示模塊顯示不正 常，模塊全部或部分缺色、 長亮，處于失控或半失控 狀態 |
1.顯示單元初始化不正常，重新啟動該區域電源，時間間隔不小于 1 分鐘，有時候可能需要 2-3 次才能消除該問題。 |
|
2.如果步驟 1 未解決問題，初步判斷可能是 LED 模塊與控制板接觸不良造成的，可以重新插拔它們解決物理接觸不良問題。 |
|
|
3.如果上述兩個步驟問題依然存在，判斷可能是 LED 模塊或控制板電路出 現的問題，可以更換 LED 模塊或控制板解決問題，需要對它進行坐標、顏色、亮度調節，使之與整平圖像色彩一致。 |
|
|
4.設置箱體分辨率與實際分辨率不一致 |
|
|
5.視頻窗口圖像不完整 |
1.連接 LCD 顯示器檢查視頻處理器的信號輸入或輸出是否正常。 |
|
2.檢查輸入信號分辨率與設定已經保存的分辨率是否一致。 |
|
|
3.查看視頻處理器的設置是否正確。 |
|
|
6.未檢測到發送卡 |
1. 設備未正常供電 |
|
2. 串口線或電腦 USB 接口損壞 |
|
|
3. 串口被其他軟件占用 |
|
|
4. 串口驅動電腦未安裝 |
當 LED 顯示屏發生異常時，需要根據經驗，結合不同情況綜合分析是顯示屏哪個環節出現的問題。如 果終判定為顯示單元中某個組件的問題，建議現場直接更換。比如，LED 燈板模組、電源或 LED 控制板 等，更換完 LED 模塊需要軟件回讀數據到 LED 控制板，更換完 LED 控制板需要做軟件設置，詳見軟件操作 指南章節。
注意事項
由于 LED 和CMOS 集成電路是靜電敏感器件，在使用LED 模組時需要注意嚴防靜電。采取以下措施可以有 效防止靜電：
接觸產品的人員必須佩戴有接地的靜電手環或靜電手套
開關電源外殼、箱體、屏體等嚴格接地，要求接地電阻≤10 歐，每半年進行一次點檢；
裝配過程中的各種工具必須嚴格接地
清洗 LED 模組表面時，不可使用不明化學液體，以免損壞或腐蝕 LED：
清洗 LED 燈管時，用干凈的軟碎布蘸取酒精輕力擦拭，待干燥后再開始使用；
清洗套件時，用千凈的軟碎布沾取清水輕力擦拭，擦拭后不可殘留水痕，且需干燥后再進行使用； 5.1.3 維修 LED 模組時，建議好使用恒溫電烙鐵， 電烙鐵溫度根據錫絲的成分調節：
補焊 LED 時，電烙鐵溫度一般設定在 315℃左右，焊接時間不超過 5s((zui)好 3s)，焊接次數不超過
三次；
補焊 CMOS 器件時，電烙鐵溫度必須保持在 315℃以下，焊接時間不能超過 3s，焊 接次數不超過
三次；
為保證 LED 的穩定性與使用壽命，模組工作時的表面溫度不能超過 60℃ ，存儲溫度不能超過 60℃， 否則必須采取必要的冷卻措施
為防止因電源使用不當，而降低模組的使用壽命或燒毀模組，LED 模組電源的接入應嚴格遵循以下 注意事項
使用LED 顯示屏專用開關電源，模組采用直流 4.5V 輸入，不得直接接入 220V，否則會造成整屏模組被燒毀；
安裝 LED 模組時請注意電源端口的正確接線，必須正負極相對應；如果正負極接反了須及時斷電，以免損壞元器件；
模組的工作電壓請勿超過其大允許工作電壓 5.5V
模組在-10℃及以下區域不建議采用磁吸安裝致模組變形影響顯示屏平整度，需采用螺絲鎖付安裝；
要求配電箱有配浪涌保護器等避雷設施。
在使用與運輸過程中，不得摔、推、擠、壓模組， 以免發生損壞模組。
任何產品在特定條件下都有一定的失效或發生故障的可能，用戶有責任在使用產品過程中遵守安全 標準并采取安全措施， 以避免潛在失敗風險及可能造成人身傷害或財產損失情況的發生。
整屏驗收要求及方法
屏體亮度：將屏體調成全亮狀態，在電腦上將測試軟件里面的亮度有效率調到80%，10 分鐘內使用 光槍 對屏體進行亮度測量。測量亮度時，要求光槍要對準屏體，(zui)好是測量時光槍能與屏體保持水平， 確保讓觀察窗口黑色位置覆蓋 16 個像素點以上，調整焦距讓自己能夠清晰看到發光點后再進行測量、讀 數。
可視角度：測量時人站在屏體左右 160°的位置，屏體下視角 70°位置觀看 (即屏體垂直視角 140°) ，要求屏體無明顯黑斑、無明顯暗塊問題
接地：開關電源外殼、箱體、屏體結構正確接地，接地點正確接地標標識，要求接地電阻≤10 歐， 每半年進行一次點檢；
防雷處理：要求建筑物有避雷針或避雷帶設施并有效接地，要求配電箱配有浪涌保護器，對避雷設施，每半年進行一次點檢。
