數字調音臺與接口箱的配接方法
2022-05-30 11:32:14
現在越來越多的數字調音臺可以使用網線連接外部的接口箱用于擴展通道或取代多芯信號纜。數字調音臺配接接口箱，通常需要在數字臺上做一些簡單的I/O設置，把接口箱的輸入接口配接到調音臺的輸入通道上，再把調音臺的輸出通道配接到接口箱的輸出插座。
之前曾經在公眾號里介紹過數字調音臺I/O的設置，為了能夠讓大家更容易理解數字調音臺與接口箱的配接方法，今天就假設一個應用場景，來介紹一下接口箱與調音臺的具體配接步驟。
先介紹一下應用場景：某場活動，一共有40路輸入信號，其中16路無線話筒，24路樂隊信號。場地有左右兩組主擴聲音箱，舞臺上有兩對返聽音箱，一對給歌手，一對給樂隊，走兩個通道單獨控制。另外，還需要提供兩路主擴聲混合信號給轉播車。
按照這個使用場景，今天就以Allen&Heath SQ5數字調音臺和AR2412接口箱為例，介紹一下接口箱與調音臺的具體配接步驟。

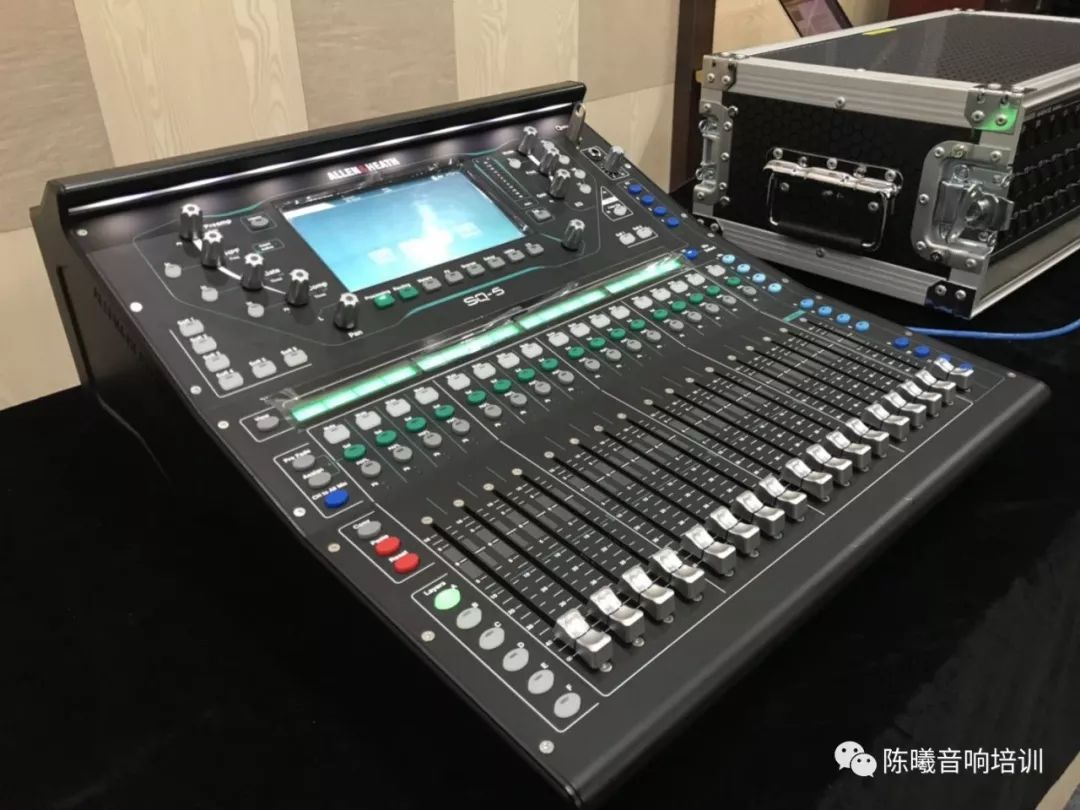

SQ5數字調音臺

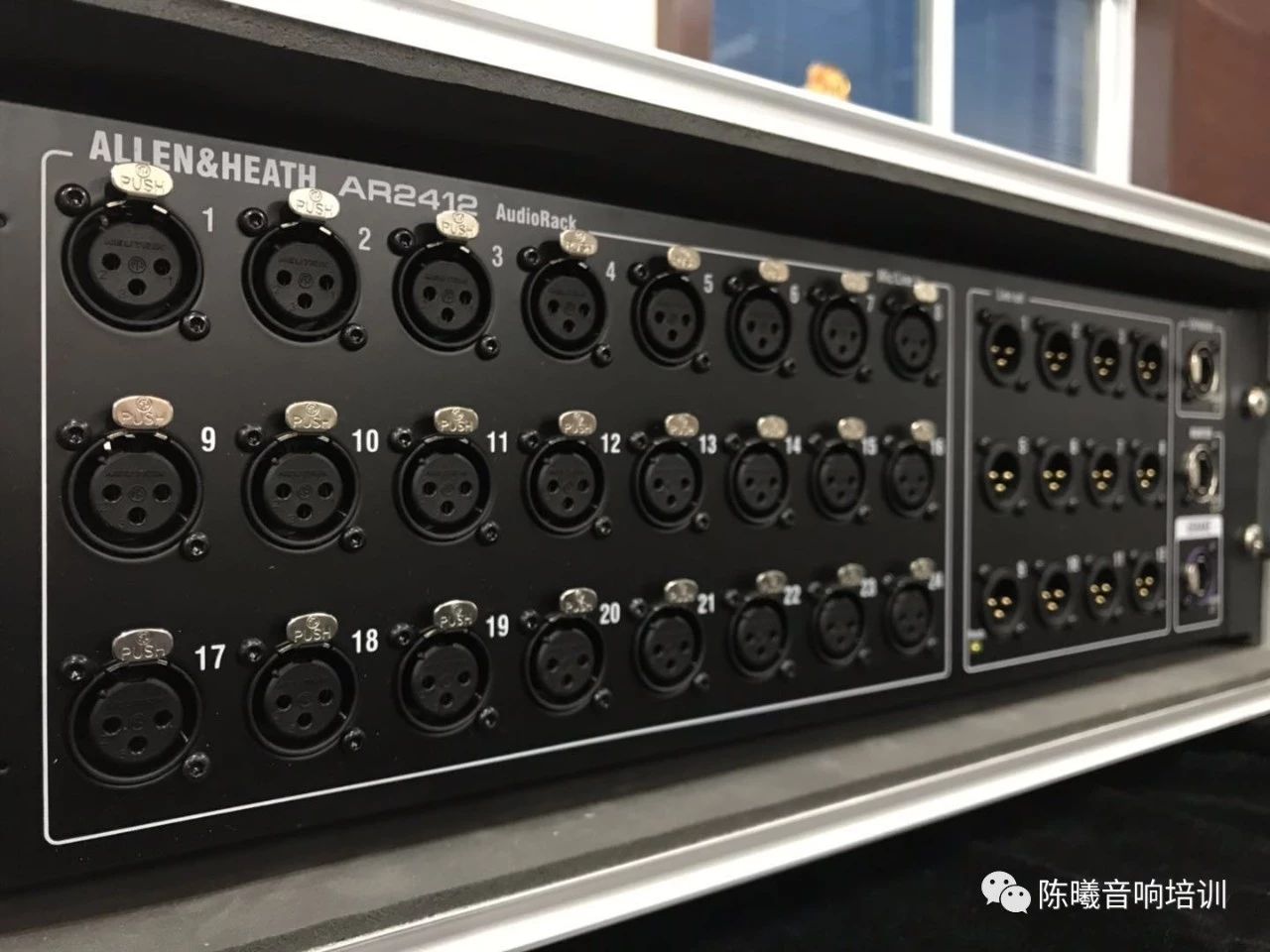

AR2412舞臺接口箱
整個系統的信號流程按以下設計：
SQ5調音臺有In1－In16共16個本地話筒輸入插座，用于連接16個通道的無線話筒，接入調音臺的Ip1-Ip16輸入通道。
舞臺上還有24路樂隊樂器信號，通過AR2412接口箱的1-24路輸入插座再接入調音臺的Ip17-Ip40輸入通道。
調音臺的兩路主輸出信號，分成2組，一組通過AR2412接口箱的Line Out 1/2輸出口連接到主擴聲功放柜，另一組通過調音臺本機的Out 1/2 兩個輸出口連接轉播車。
舞臺上的兩路返聽信號使用調音臺的Mix 1（歌手返聽）和Mix 2（樂隊返聽）通道，通過AR2412接口箱的Line Out 3/4 輸出口連接返聽功放。
接下來進行系統搭建
1、用網線連接SQ5調音臺的SLink網口和AR2412網口

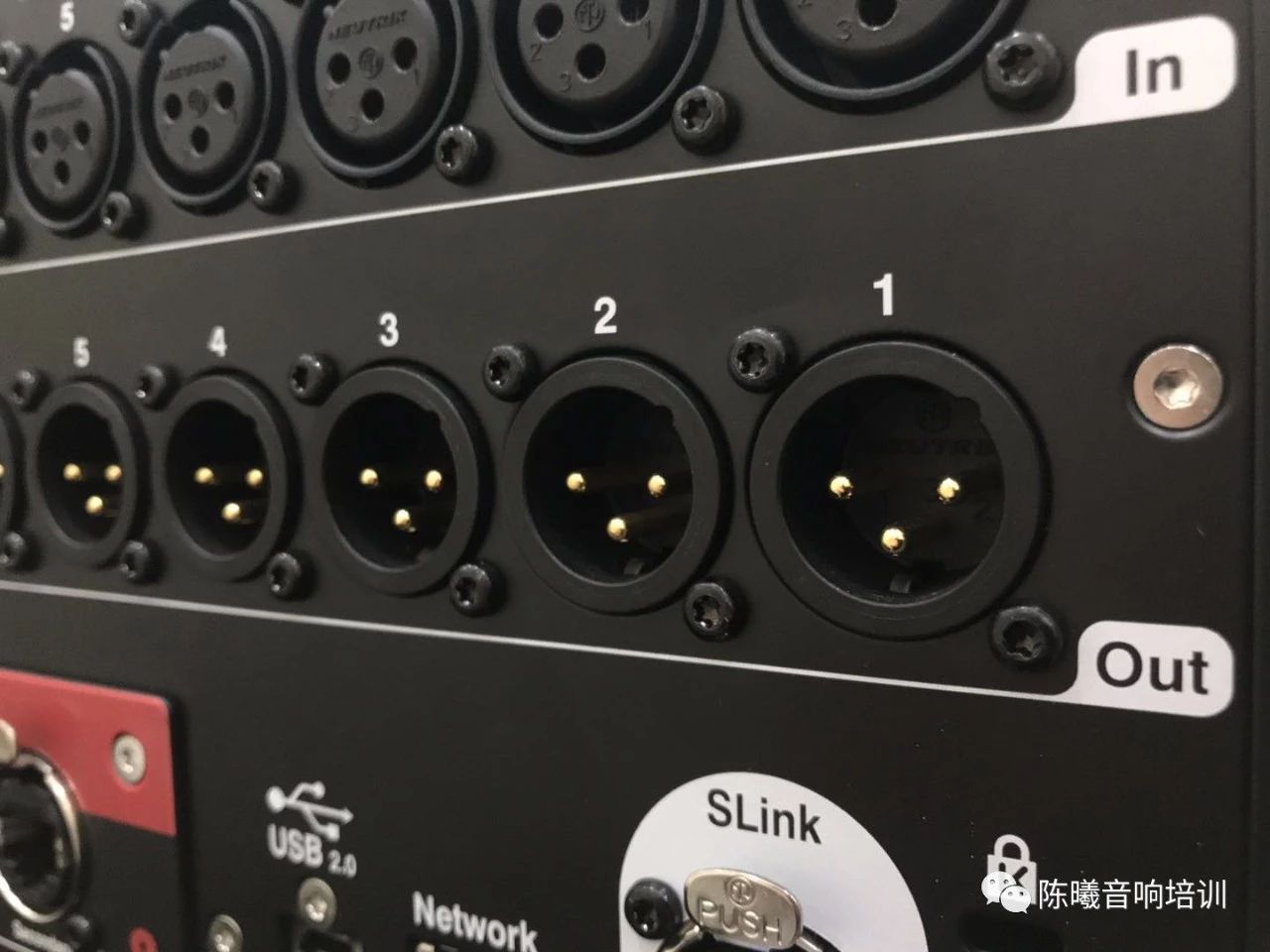

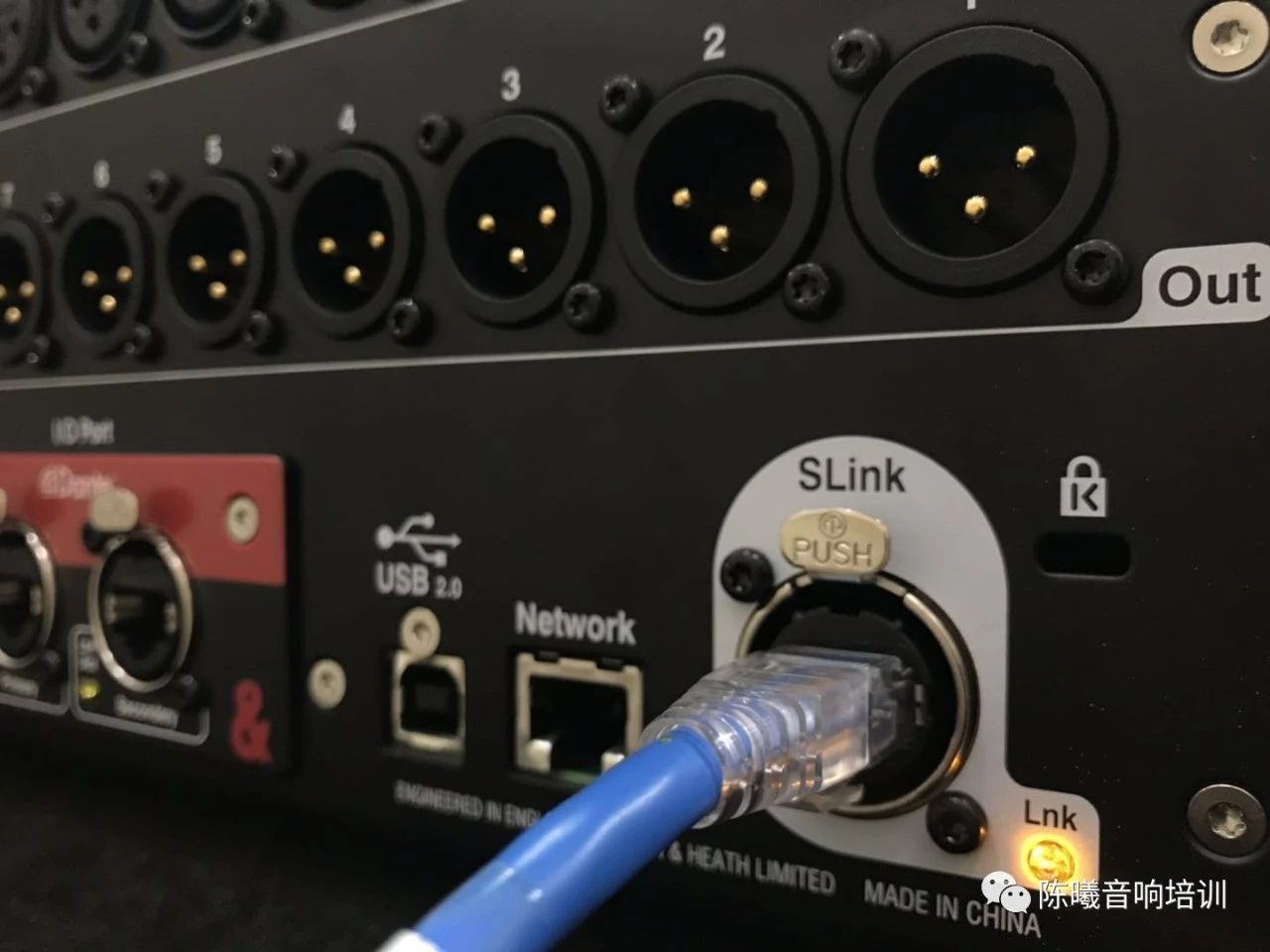

網線一端接入SQ5調音臺的SLink網口

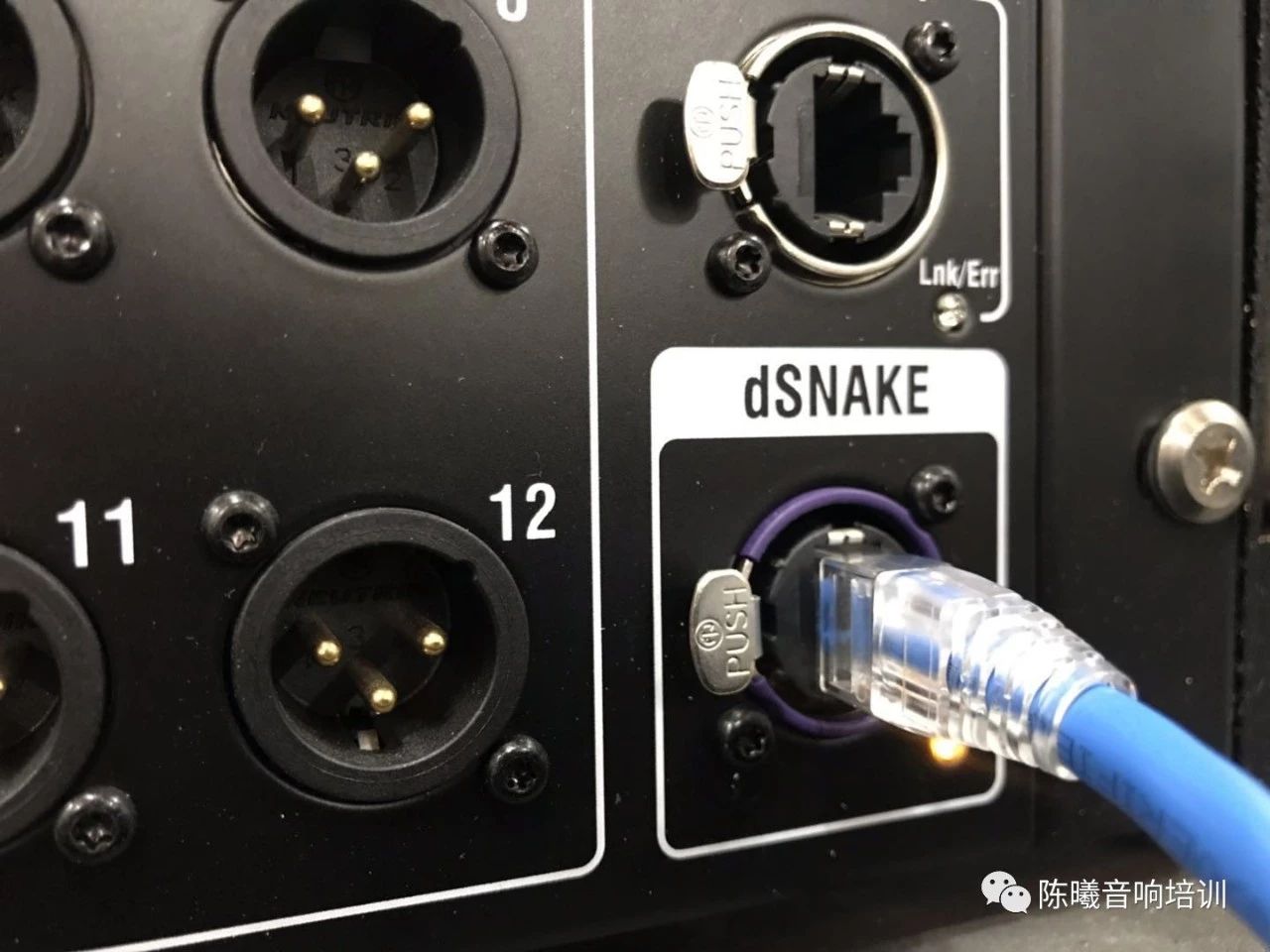

網線另一端接入AR2412接口箱的dSNAKE網口，通電后指示燈閃亮表示已經接通。
注意：接口箱與調音臺的網絡連接一般都是即插即用，無需做IP地址設置或者需要安裝驅動程序，網線一接通即可識別并投入使用。

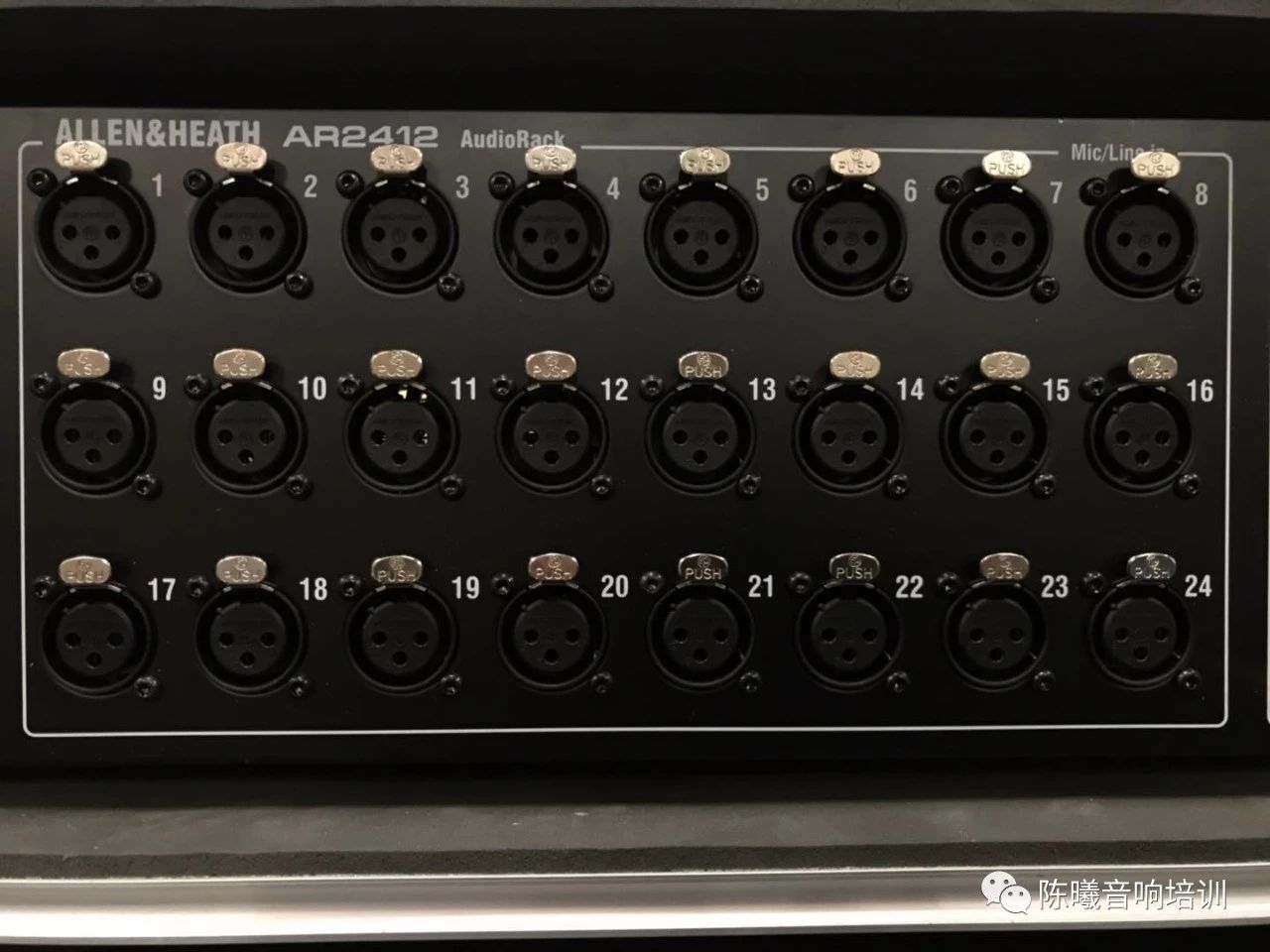

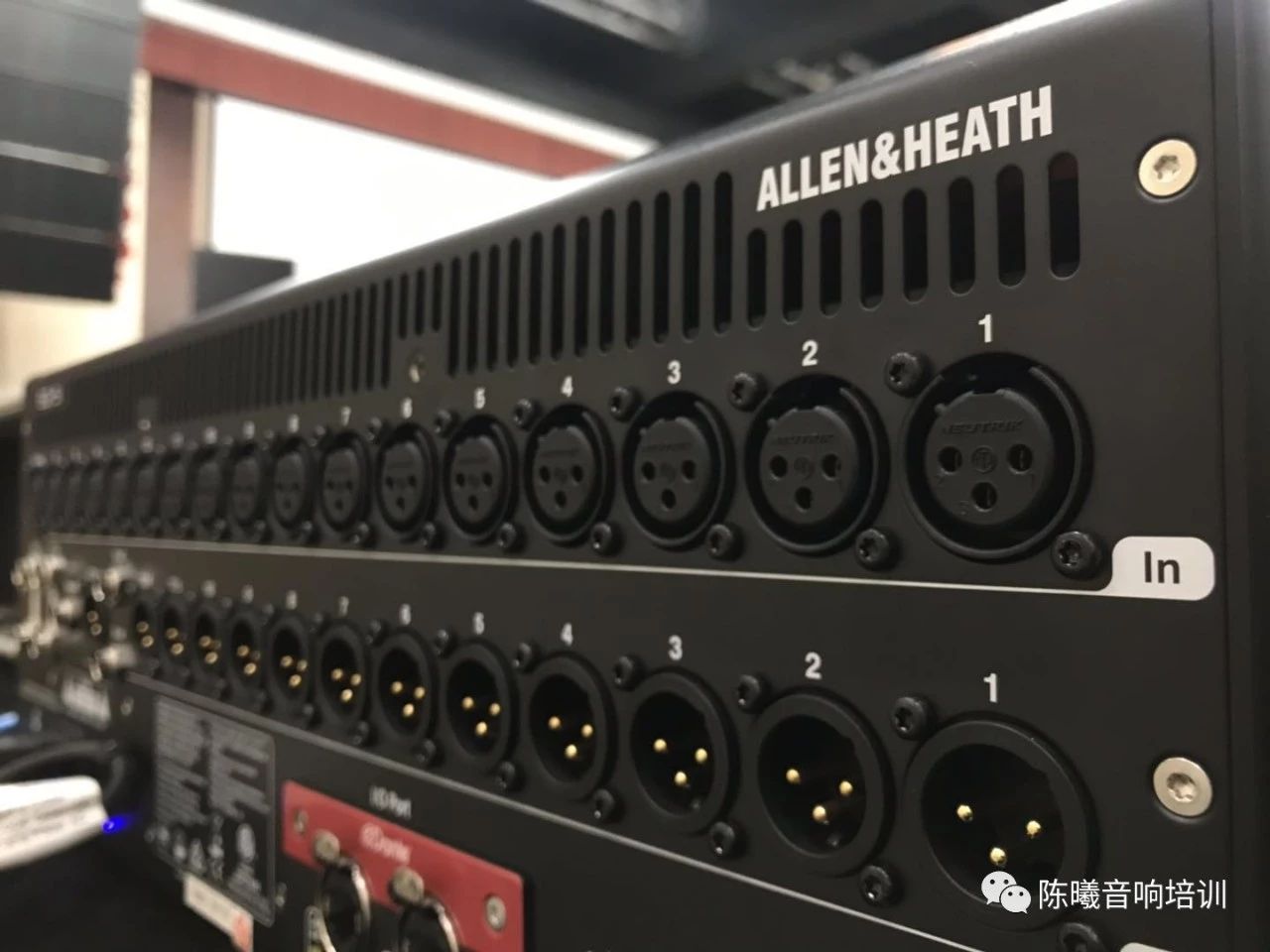

2、無線話筒接入調音臺In1-In16插座，舞臺上的樂器話筒接入AR2412接口箱的In1-In24插座。（圖略）

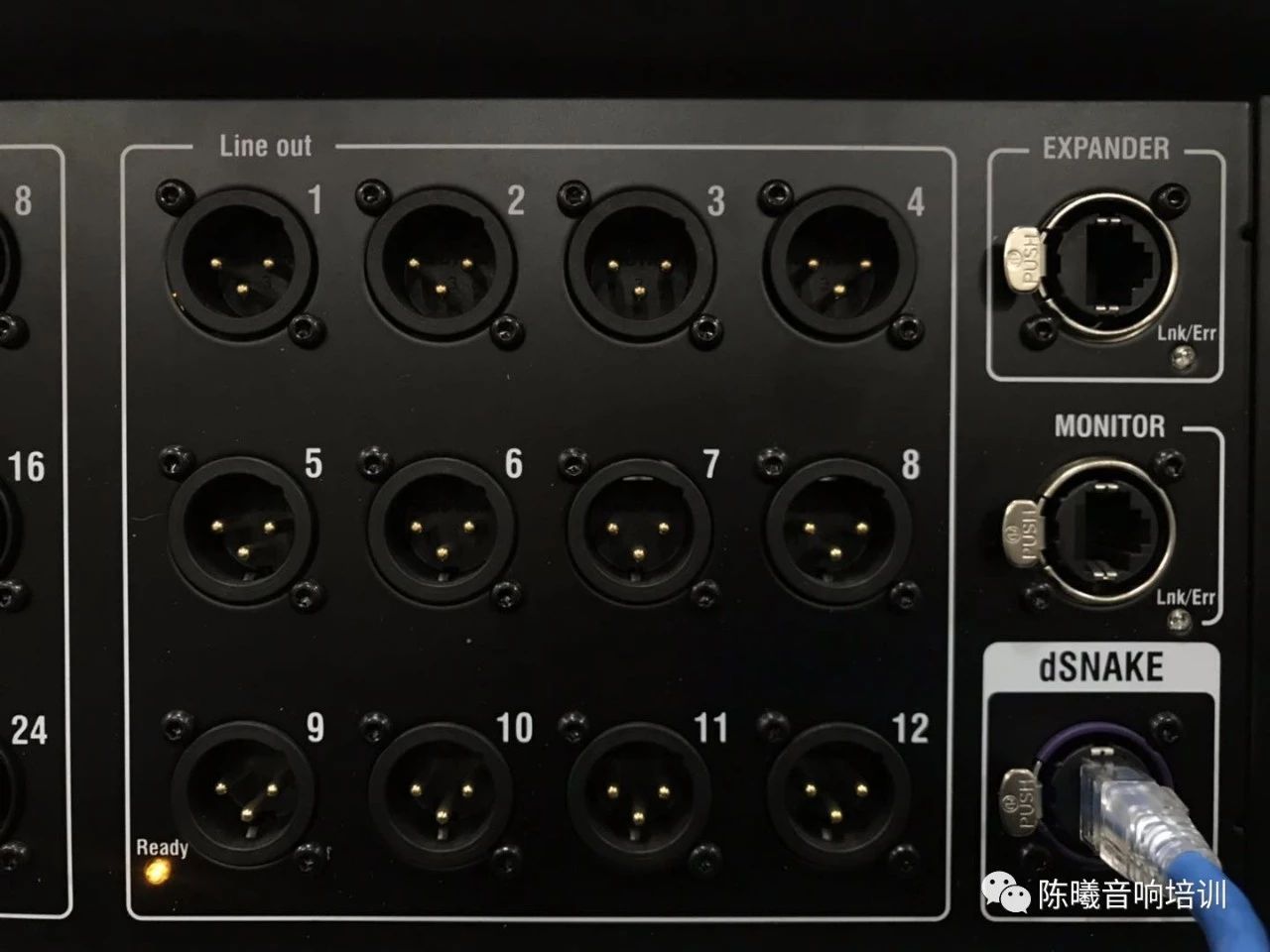

3、AR2412接口箱的Out1和Out2插座接主擴聲音箱的左右兩組功放柜,Out3和Out4插座分別接歌手和樂隊對應的返聽音箱的功放。（圖略）
4、SQ5調音臺本機的Out1和Out2插座連接轉播車（圖略）
然后在SQ5調音臺中進行相關設置

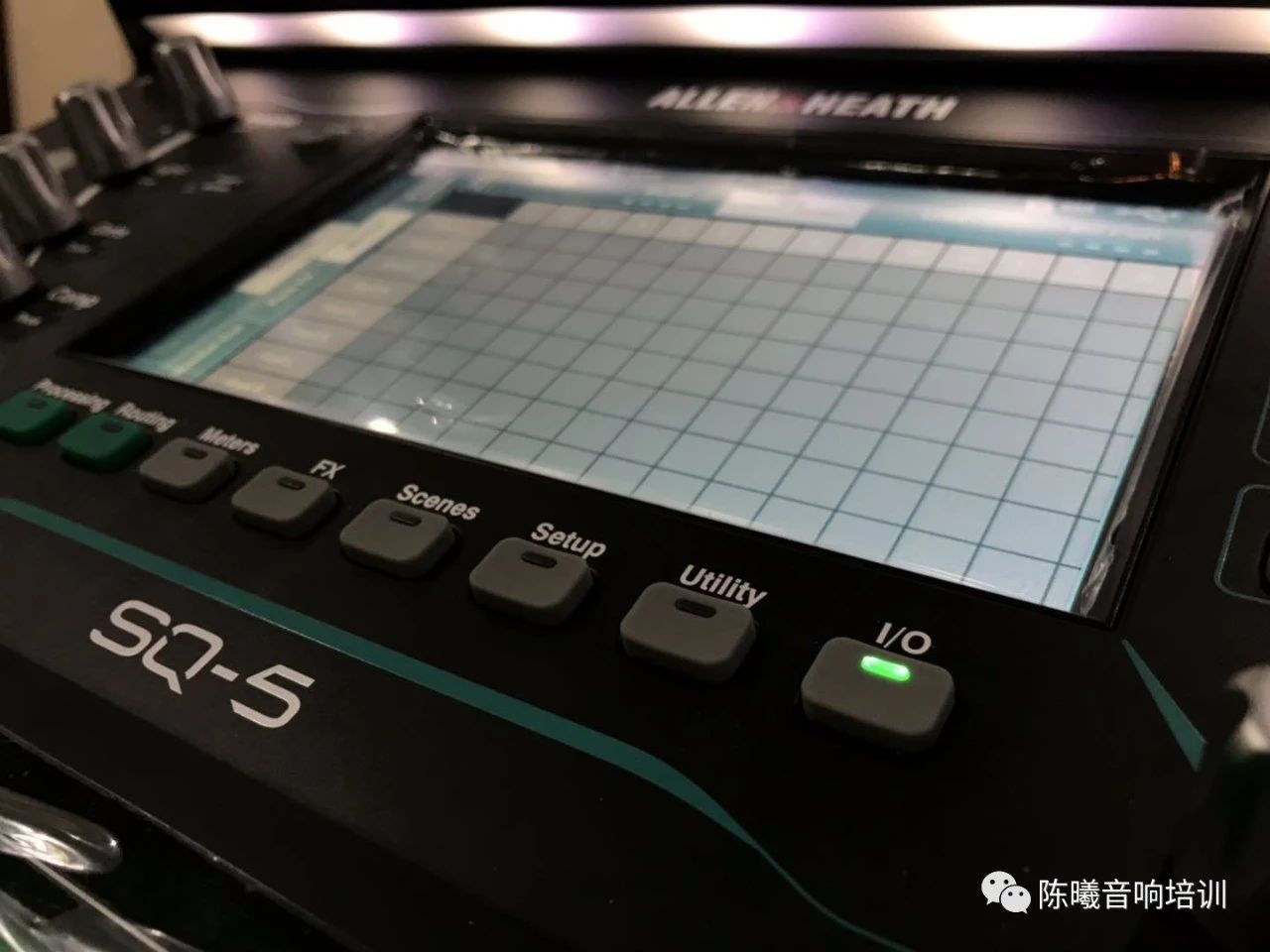

1、按一下顯示屏下方的I/O按鍵，打開設置頁面。
2、設置本機輸入口
在頁面中，選擇左邊的Inputs>Input Channel頁面，上方水平排列的選Local（本地），然后把左側垂直排列的Ip1-Ip16與水平方向的1-16對應配接。

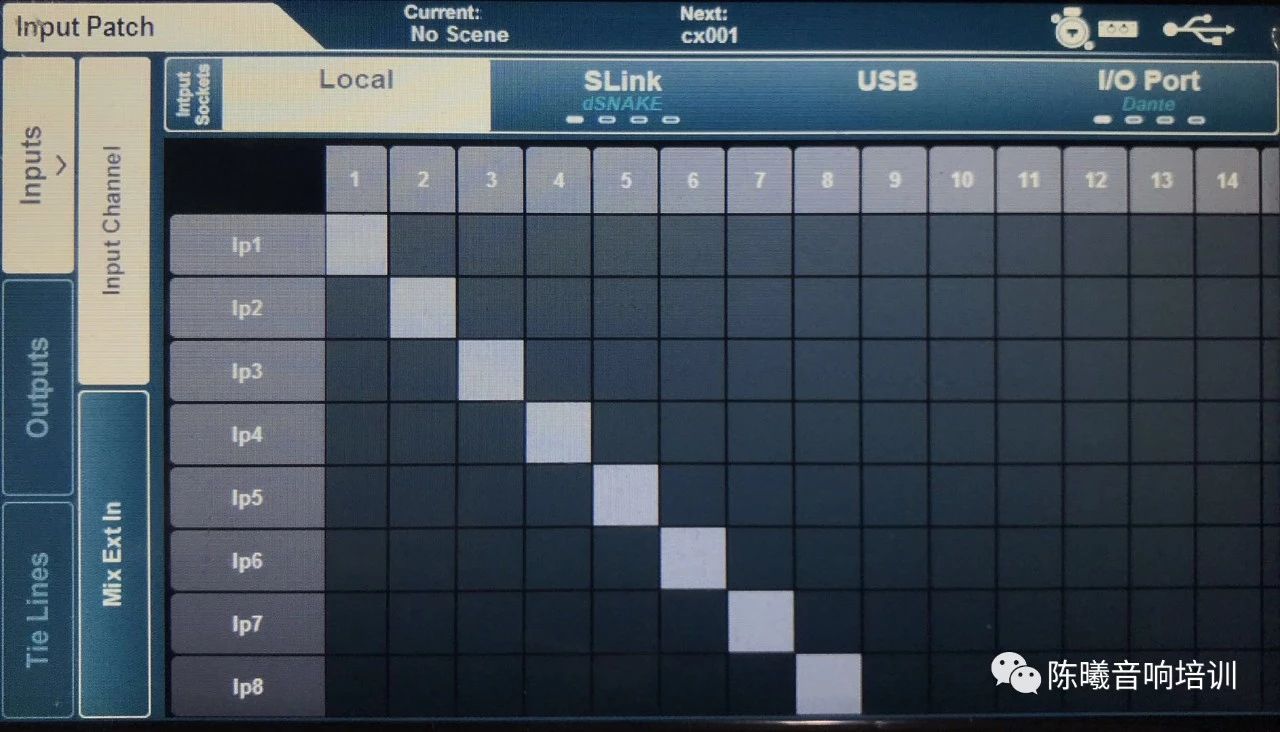

Ip1-Ip8與Local1-8配接

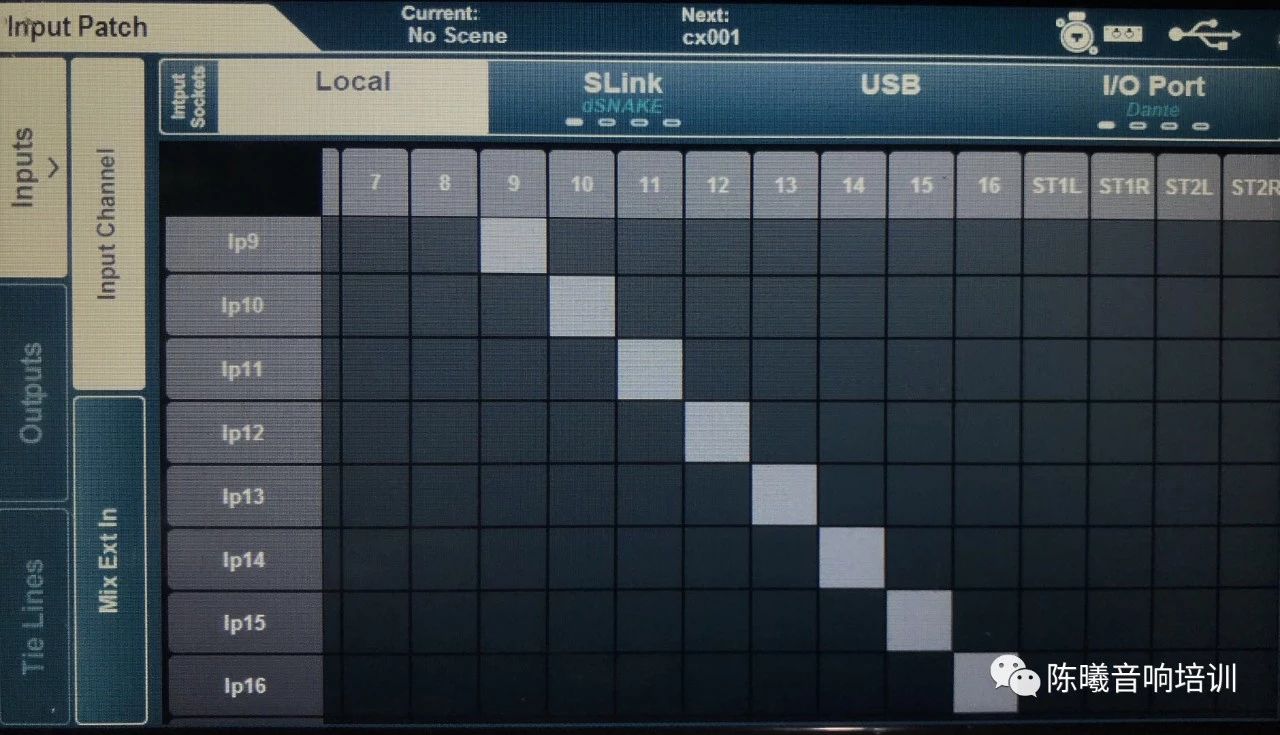

Ip9-Ip16與Local9-16配接
完成后，調音臺本機的In1-In16輸入插座就和Ip1-Ip16輸入通道配接好了。
2、設置接口箱輸入口
在I/O設置頁面中，左側垂直方向還是選擇Inputs>Input Channel頁面，水平方向選擇SLink頁面，把左側垂直排列的Ip17-Ip40和水平排列的1-24對應配接。

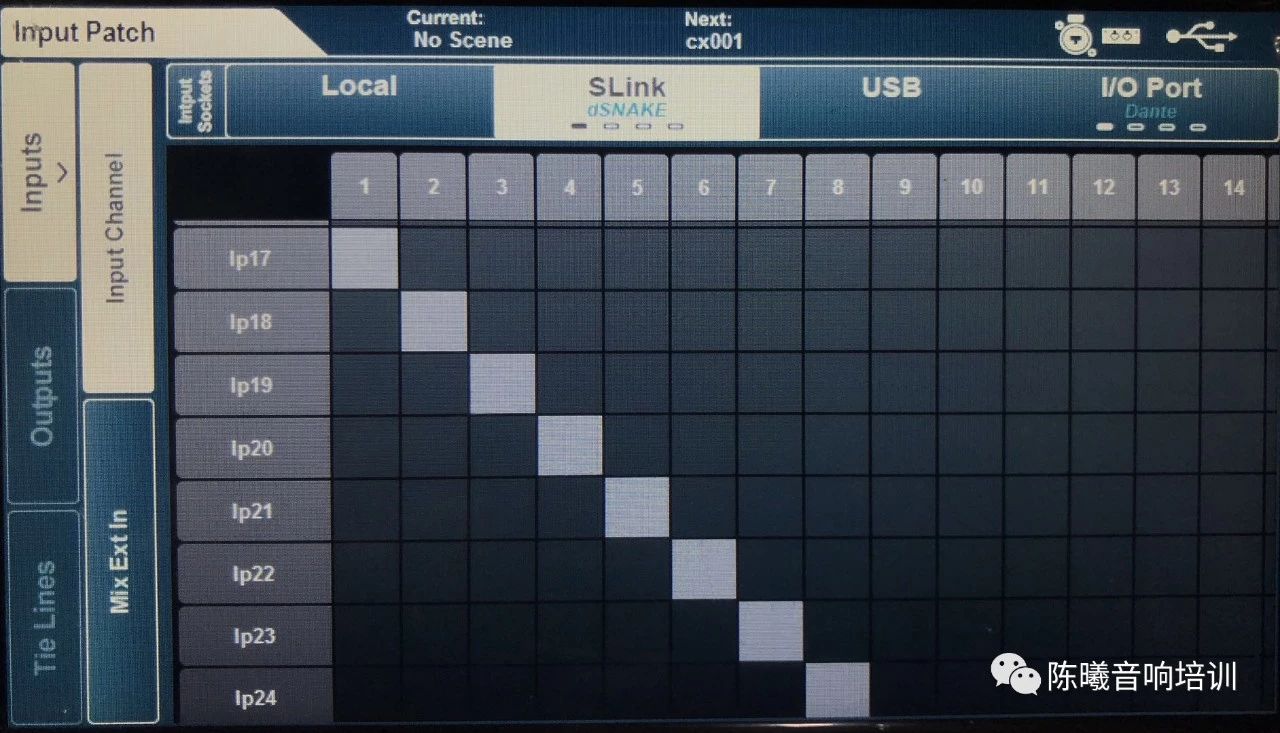

Ip17-Ip24與SLink 1-8配接
Ip25-Ip32與SLink 9-16配接

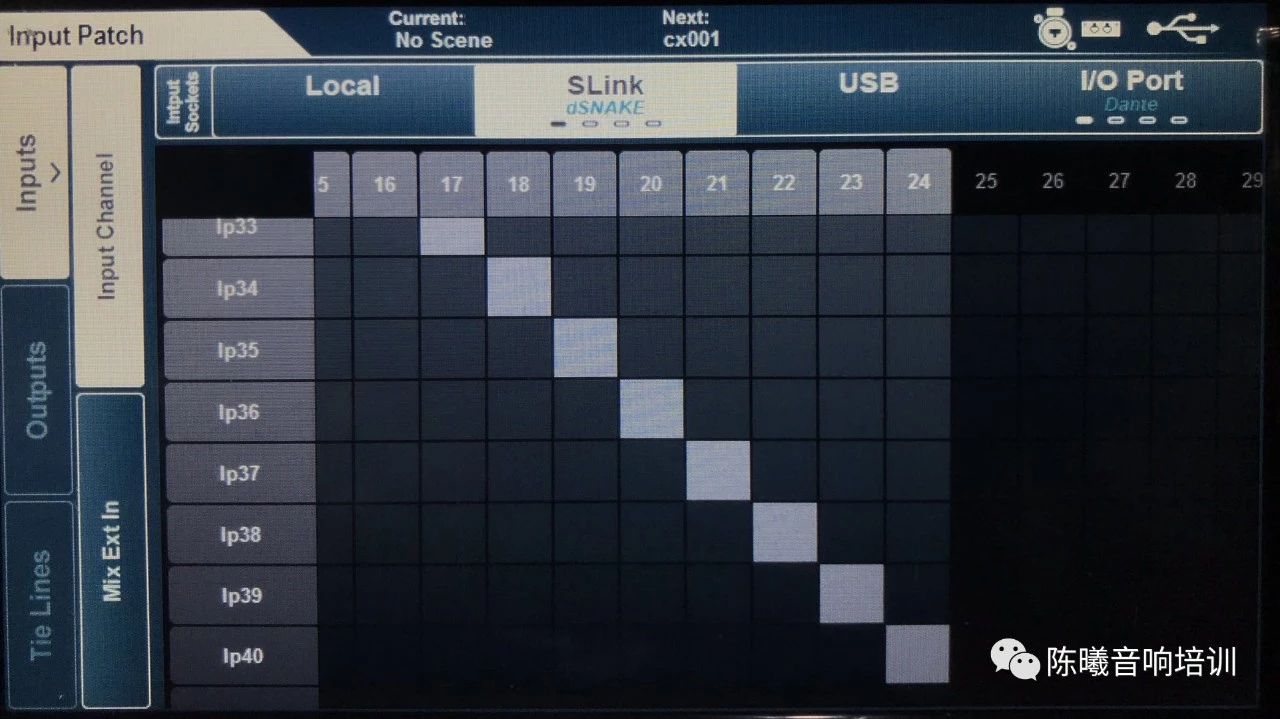

Ip33-Ip40與SLink 17-24配接
完成之后，接口箱的MIC/Line In1-In24輸入插座就配接到調音臺的Ip17-Ip40輸入通道了。
3、設置接口箱輸出口
在I/O設置頁面中，左側選擇進入Outputs>Mix Out頁面，水平方向選擇進入SLink頁面，在頁面中，把垂直方向排列的Main L和Main R和水平方向的1和2配接，把Aux1和Aux2和水平排列的3和4配接。

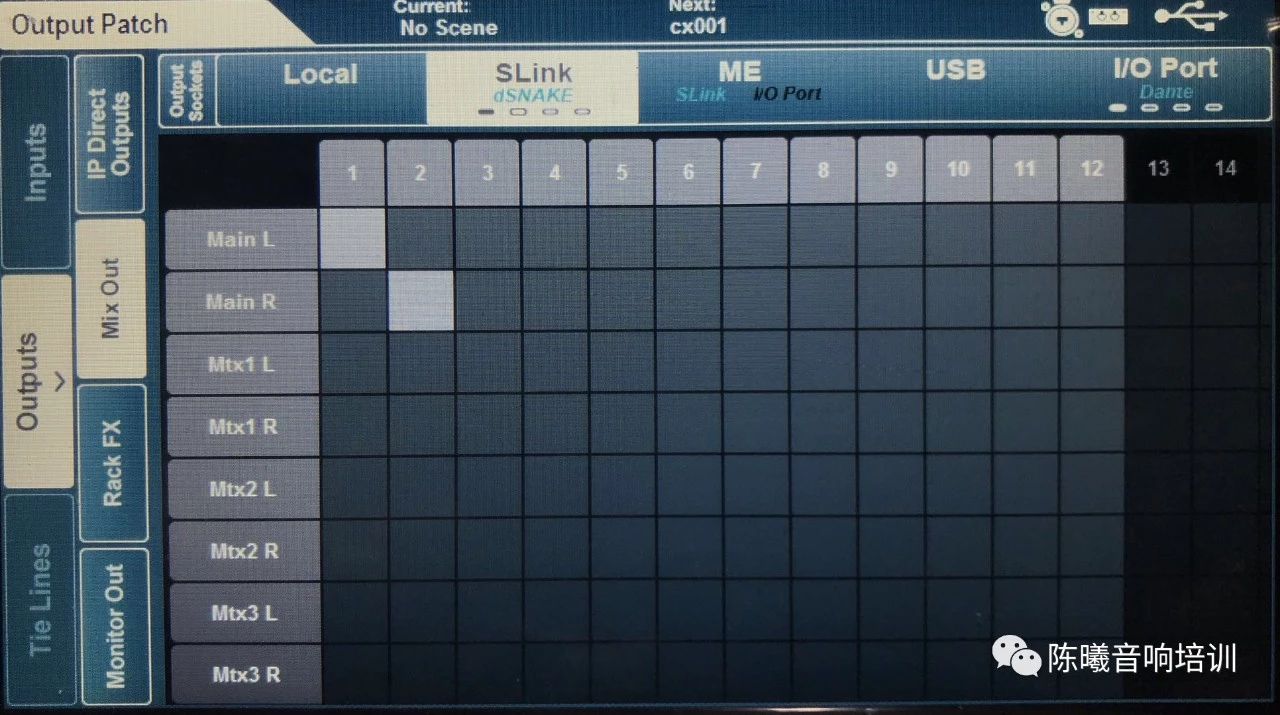

把主輸出Main L和R配接到SLink 1/2

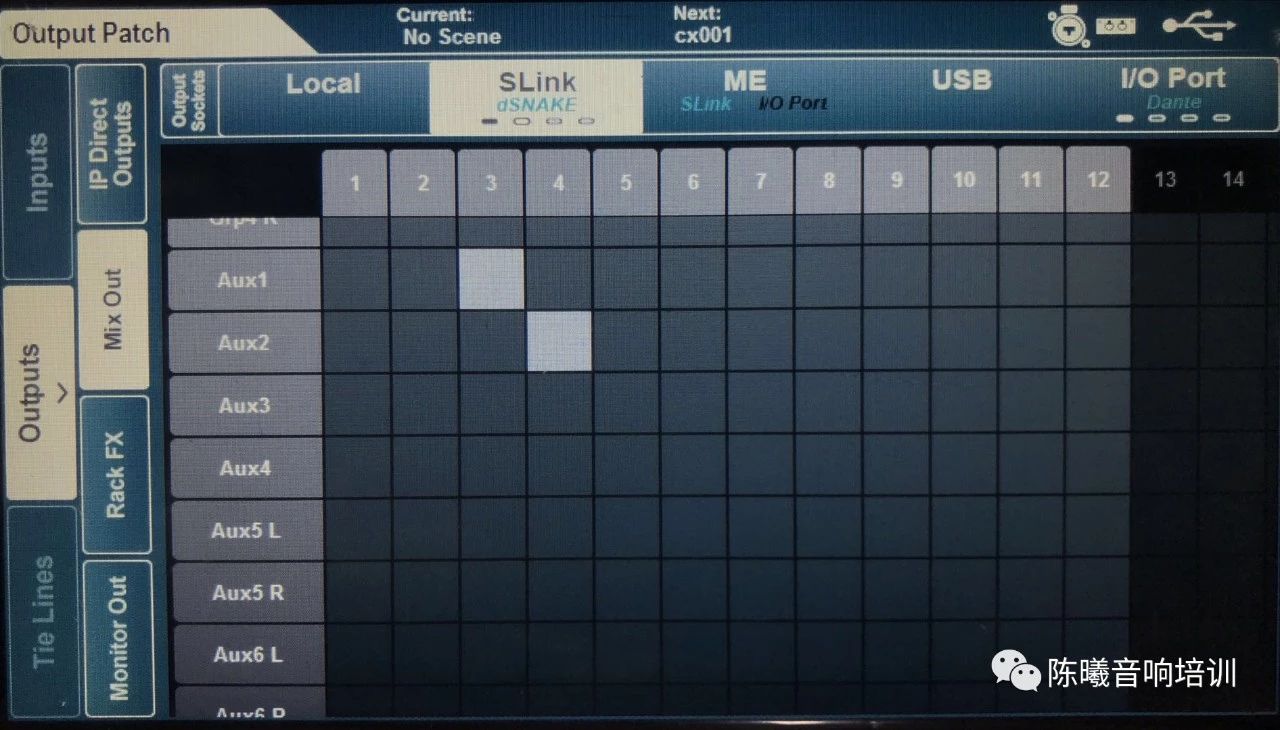

把Aux1（Mix1）配接到SLink 3，把Aux2（Mix2）配接到SLink 4。
完成之后，主輸出信號將從AR2412接口箱的Line Out 1和2插座輸出，歌手返聽的Mix 1信號和樂隊返聽的Mix 2信號從接口箱的Line Out 3和4插座輸出。
4、設置本機輸出口
在I/O設置頁面中，左側選擇進入Outputs>Mix Out頁面，水平方向選擇進入Local頁面，在頁面中，把垂直方向排列的Main L和Main R和水平方向的1和2配接。
注意，數字調音臺是允許用戶把同一個輸出信號配接到若干個輸出口的，相當于把信號并聯輸出。比如把主輸出的左路信號Main L同時配接到Local1和SLink 1甚至更多輸出插座都是可以的。

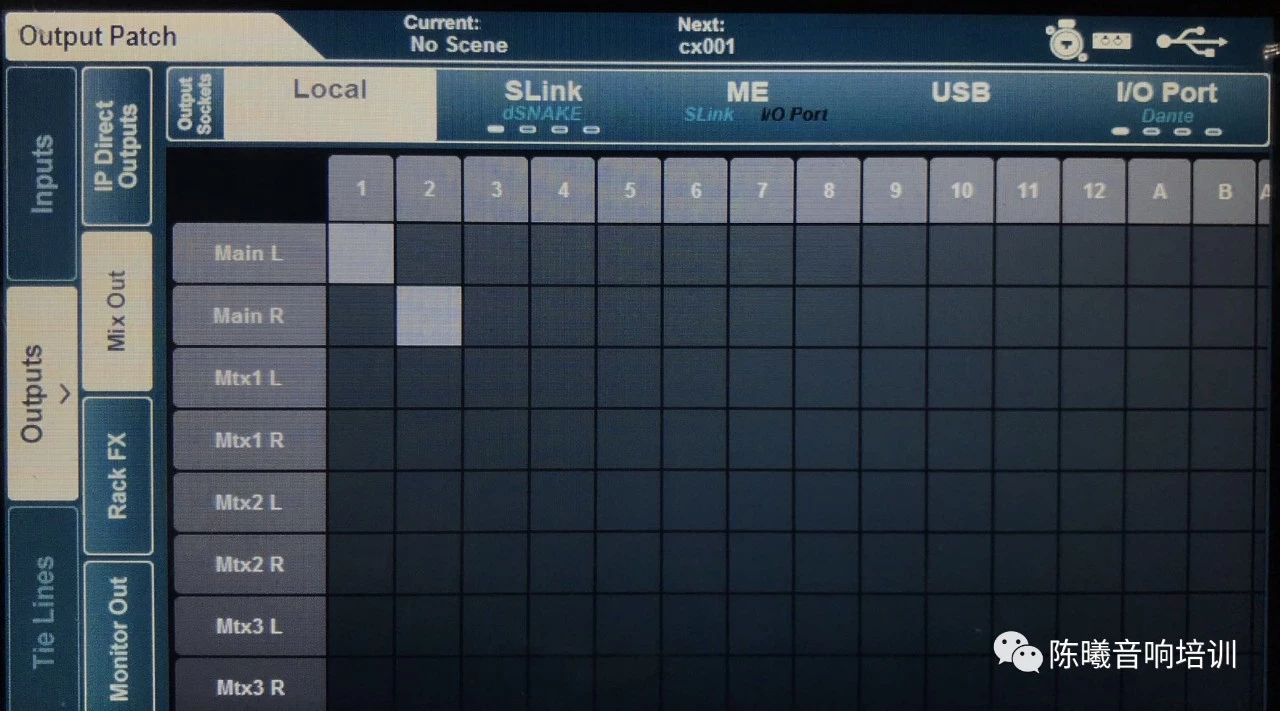

在頁面中把主輸出Main L和R配接到Local 1/2
完成后，向轉播車提供的主擴聲信號就通過調音臺本機的Out1和Out2插座輸出了。
到此，就完成了SQ5數字調音臺與AR2412接口箱的配接工作，可以開機進行后續的工作了。
